大家好，我是一枚從事IT外包的網絡安全運維工程師，今天和大家分享的是網絡安全設備維護相關的內容，在這里介紹下支持NAT穿越IPSec配置實例，網絡安全運維，從Web管理輕松學起,一步一步學成網絡安全運維大神。

網絡維護是一種日常維護，包括網絡設備管理(如計算機，服務器)、操作系統維護(系統打補丁，系統升級)、網絡安全(病毒防范)等。+

北京艾銻無限科技發展有限公司為您免費提供給您大量真實有效的北京網絡維護服務，北京網絡維修信息查詢，同時您可以免費資訊北京網絡維護，北京網絡維護服務，北京網絡維修信息。專業的北京網絡維護信息就在北京艾銻無限+
+

北京網絡維護全北京朝陽豐臺北京周邊海淀、大興、昌平、門頭溝、通州、西城區、燕郊、石景山、崇文、房山、宣武、順義、平谷、延慶全北京網絡維護信息使用VPN Client通過L2TP over IPSec接入總部

為保證出差用戶安全訪問總部內網，可與總部網關建立L2TP over IPSec隧道連接。員工通過使用PC上的VPN Client軟件進行撥號，從而訪問總部服務器。

組網需求

如圖10-21，LAC客戶端通過Internet連接到公司總部的LNS側。要求由出差員工（LAC Client）直接向LNS發起連接請求，與LNS的通訊數據通過隧道Tunnel傳輸。先使用L2TP封裝第二層數據，對身份認證；再使用IPSec對數據進行加密。

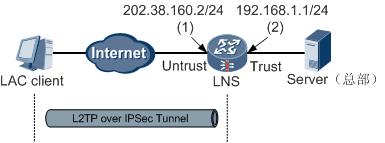

圖10-21  配置出差人員通過L2TP over IPSec接入總部組網圖






1. 完成USG的基本配置、包括接口、轉發策略、本地策略、路由的配置。

2. 在USG上完成L2TP over IPSec的配置。

3. 在出差員工的PC上完成VPN Client的配置，需要注意的是VPN Client的配置參數需要與USG的參數對應。

操作步驟

1. 配置

a. 選擇“網絡 > 接口 > 接口”。

b. 在“接口列表”中，單擊GE0/0/1對應的。

c. 在“修改GigabitEthernet”界面中，配置如下：

· 安全區域：trust

· IP地址：192.168.1.1

· 子網掩碼：255.255.255.0

d. 單擊“應用”。

e. 在“接口列表”中，單擊GE0/0/2對應的。

f. 在“修改GigabitEthernet”界面中，配置如下：

· 安全區域：untrust

· IP地址：202.38.160.2

· 子網掩碼：255.255.255.0

g. 單擊“應用”。

2. 配置LNS的安全策略。

a. 配置Local安全區域和Untrust安全區域之間的安全策略。

. 選擇“防火墻 > 安全策略 > 本地策略”。

i. 在“本地策略”中單擊“新建”。配置如下參數：

· 源安全區域：untrust

· 動作：permit

ii. 單擊“應用”。

a. 配置Trust安全區域和Untrust安全區域之間的安全策略。

i. 選擇“防火墻 > 安全策略 > 轉發策略”。

ii. 在“轉發策略列表”中單擊“新建”。配置如下參數。

· 源安全區域：trust

· 目的安全區域：untrust

· 源地址：192.168.1.0/24

· 動作：permit

iii. 單擊“應用”。

iv. 重新在“轉發策略列表”中單擊“新建”。配置如下參數。

· 源安全區域：untrust

· 目的安全區域：trust

· 目的地址：192.168.1.0/24

· 動作：permit

v. 單擊“應用”。

1. 選擇“用戶 > 接入用戶 > 本地用戶”，單擊“新建”，配置L2TP用戶。


2. 配置L2TP over IPSec參數。

a. 選擇“VPN > L2TP over IPSec > L2TP over IPSec”。

b. 配置USG_A的IPSec策略基本信息。

由于VPN Client公網地址不固定，因此在配置USG_A的IPSec策略基本信息時，無需配置“對端地址”。預共享密鑰為abcde。

c. 按如下參數配置“撥號用戶配置”。

d. 勾選“待加密的數據流”中的“反向路由注入”，表示總部自動生成到分支私網的路由。

e. 勾選“安全提議”中的“接受對端提議”，表示由分支網關來提議IPSec協議和算法。

f. 單擊“應用”，完成LNS側的L2TP over IPSec配置。

3. 配置出差員工側。

出差員工側主機上必須裝有L2TP客戶端軟件，并通過撥號方式連接到Internet。以Secoway VPN Client軟件為例。
a. 打開Secoway VPN Client軟件，選中已有連接，單擊。

 說明：

此操作要在VPN Client斷開撥號的情況下執行。

如果沒有連接存在，請單擊，根據向導建立新的連接。

b. 在“基本設置”頁面設置基本信息，并啟用IPSec安全協議。

參數設置如圖10-22所示。啟用IPSec安全協議，并設置登錄密碼為Hello123，身份驗證字為abcde。

 說明：

VPN Client上設置的IPSec身份驗證字需要與LNS上設置的預共享密鑰保持一致。

如果用戶的PC機同時安裝有多塊網卡，請在LAC客戶端基本設置中勾選“連接成功后允許訪問Internet(N)”選項。

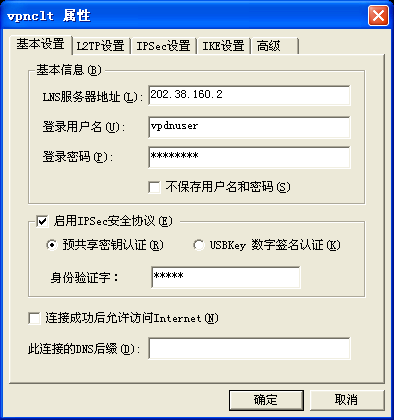

圖10-22  LAC客戶端基本設置


c. 在“IPSec設置”頁面設置IPSec基本信息。參數設置如圖10-23所示。

 說明：

說明： 當LNS側采用L2TP over IPSec方式配置VPN隧道時，LNS將不對VPN Client做隧道驗證，因此VPN Client上無需配置“L2TP設置”頁簽。

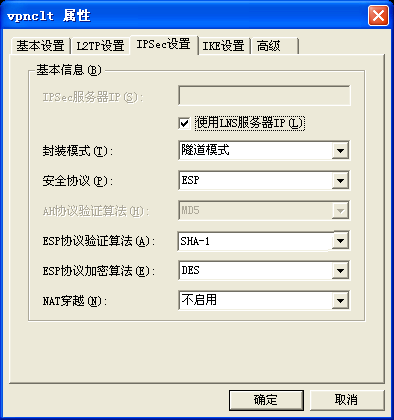

圖10-23  LAC客戶端基本設置


d. 在“IKE設置”頁面設置IKE基本信息。參數設置如圖10-24所示。

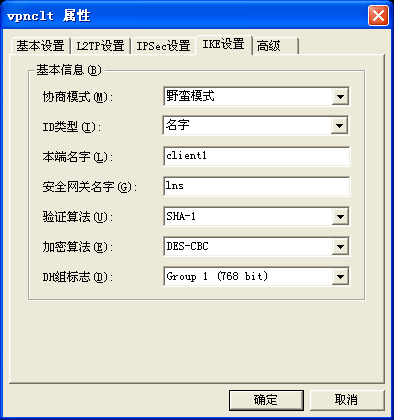

圖10-24  LAC客戶端基本設置

結果驗證

在LNS上選擇“VPN > IPSec > 監控”，查看IPSec隧道監控信息，可以看到建立的如下信息的隧道。
